AKAPP Strømskinne komponenter

ARN7 strømskinne

• AKAPP standardstrømskinnen med 7 slots til de ubrudte kobberlederne der både kan lede strøm og datasignaler
• Standardlængden for skinnen er 4 meter
• Temperaturbestandighed: -30oC – +60oC. Mulighed for -20oC – +80oC (RNV7)
• 5 typer standardledere for 35A, 50A, 80A, 125A og 160A. Mulighed for op til 320A
• Gul ubrudt markering af jord. Giver ekstra sikkerhed
• Nem installation. De individuelle længder à 4 meter sættes nemt sammen. Herefter trækkes kobberledere nemt i det antal slots kunden ønsker. Anti reverse rib (A) sikrer, at skinnen kun kan samles korrekt
• Kompakt konstruktion. Skinnens kompakte mål gør den passende for lav montage helt ned til få centimeter over gulvet
• Kan leveres med beskyttende gummilæber der beskytter mod støv og væsker
• PVC-skinnen er fremstillet i et selvslukkende materiale
• Den røde farve på skinnen gør at personalet altid vil kunne se den!
• Skinnen er fremstillet af slagfast kunststof til IP44 i henhold til IEC 529

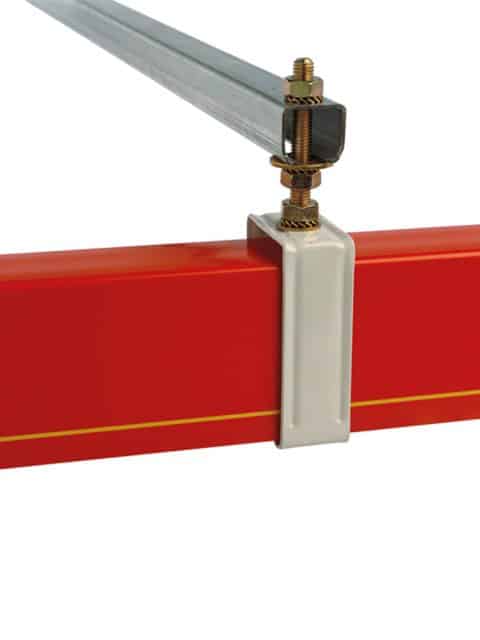

ABN7 ophængsbeslag
Skinnen er konstrueret til at kunne udvide sig ved varme temperaturer. Når dette sker er det vigtigt at skinnen har plads til at kunne gøre det i ophængsbeslaget. ABN7 er konstrueret netop til dette. Ophængsbeslaget leveres i tre udførelser:

• Standardgalvaniseret
• Galvaniseret og epoxy coated
• Rustfri udførelse

AVN7 samlebeslag
Skinnerne samles nemt med disse beslag. Ophængsbeslaget kan leveres i tre udførelser; standardgalvaniseret, galvaniseret og epoxy coated samt i rustfri udførelse.

Modulsystem
AKAPP strømskinner er et fleksibelt modulsystem, hvor alle dele passer samen så det kan monteres præcist efter kundens behov.
Ilustrationerne viser nogle af de muligheder for opbygninger som AKAPP strømskinnesystemet har.

Positionering af tilslutningsbokse
Endetilslutningsboks: Fødekablerne tilsluttes i enden af strømskinnesystemet.

Midtertilslutningsboks: Ved tilslutning af fødekabler på et vilkårligt sted på installationen anvendes denne type tilslutning. Fødekablet forbindes til terminalerne og holdes på plads af tilslutningsboksen, der kan glide henover de to skinnedele, hvor i alt op til 7 terminaler kan monteres. Kobberlederne bliver ikke brudt af dette!

Begge bokse er udstyret med forskruninger M32 (for ø10-M21 mm kabler), M40 (for ø16-ø28 mm kabler) eller M63 (for ø30-ø44,5 mm kabler). Midtertilslutningsboksen kan også leveres med 4 eller 7 forskruninger M32 (LB32-4 eller LB32-7). For specielle tilslutninger kan man nemt tilføje forskruninger ved at fjerne de for-udskårne sektioner.

Strømaftagervogn C7
Strømaftagervognen leverer strømmen fra strømskinnen og til kranen o. lign.

Kan leveres for 35A, 70A og 100A; ED 60 %
